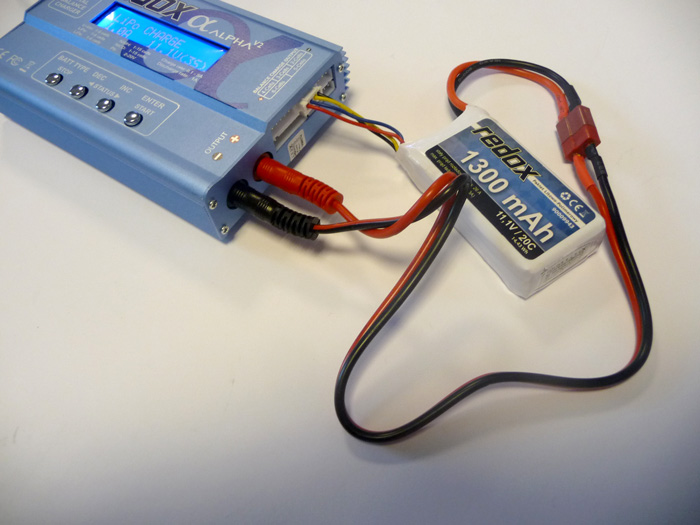

Ładowarka mikroprocesorowa, to podstawowe narzędzie modelarza rc. Podłączenie i ustawienie pokażemy na przykładzie najpopularniejszej na rynku ładowarki Redox Alpha V2, inne tej klasy urządzenia działają bardzo podobnie. Poniżej zdjęcie przedstawiające podłączenie pakietu akumulatorów Lipol o pojemności 1300 mAh, 11,1V, składającego się z 3 cel, czyli z trzech pojedynczych ogniw. Należy pamiętać, że akumulatory Lipol wymagają specjalnej ładowarki. Podłączenie takiego akumulatora do niewłaściwego urządzenia, spowoduje uszkodzenie pakietu, a nawet zapalenie się baterii.
Balansowanie pakietu Lipol
Ładowanie pakietu odbywa się poprzez główne złącze prądowe, które w tym modelu jest zakończone czerwony złączem o nazwie Deans. Drugie złącze posiada czterożyłowe wyprowadzenie i służy do balansowania , co oznacza wyrównywanie napięcia na wszystkich celach pakietu , do równego poziomu. Ten sposób podłączenia jest typowy dla pakietów Lipol i LiIon ( litowo-polimerowe i litowo-jonowe).
Ustawienia parametrów ładowarki

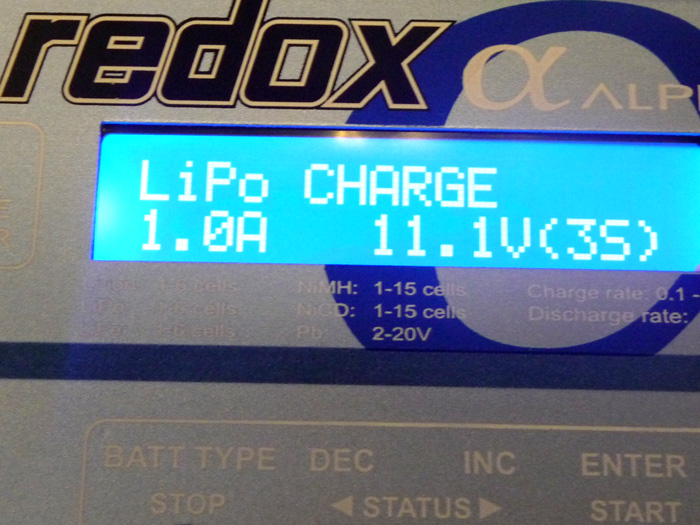

W pierwszej kolejności wprowadzamy rodzaj baterii i funkcję ładowania – charge. Dla przykładowego pakietu przedstawionego na zdjęciach należy ustawić napięcie 11,1V – ponieważ posiada 3 cele (3S) oraz prąd ładowania nie większy niż 1,3A, ale zaleca się nie więcej niż 1,0A. Jeśli na baterii nie ma specjalnej informacji o prądzie ładowania, to stosujemy generalną zasadę ładowania wszystkich pakietów tego typu. Prąd ładowania ustawiamy nie większy niż 1C, gdzie parametr C to pojemność akumulatora. (pakiet 1300 mAh można ładować prądem do 1,3A)

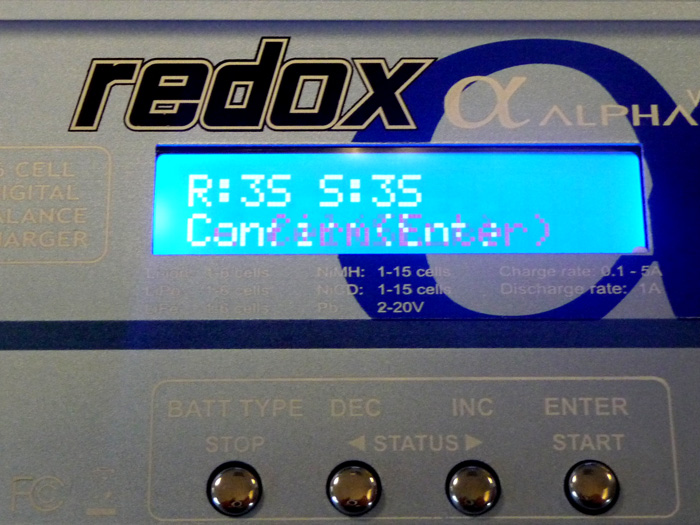

W celu rozpoczęcia ładowania przyciskamy na dłużej przycisk „start”. Pojawi się kolejny ekran z informacją o zadanych ustawieniach, co należy sprawdzić i potwierdzić przyciskiem.

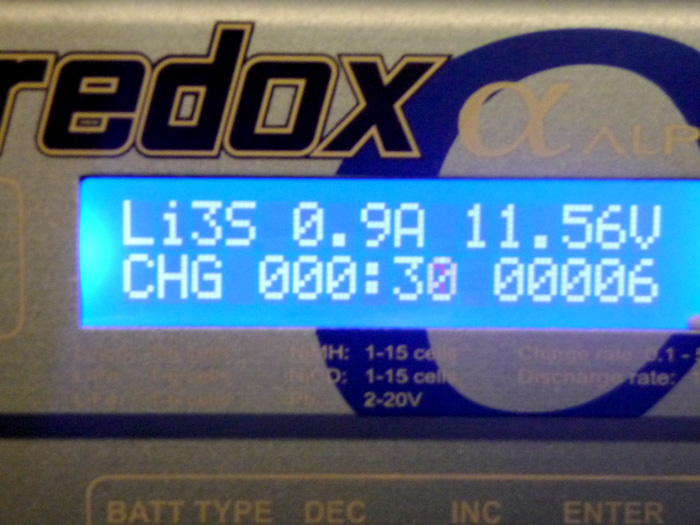

W trakcie ładowania wyświetlane są aktualne parametry procesu. Kolejno od lewej są to :
- Li3S – pakiet lipol 3 cele
- aktualny prąd ładowania (0,9A)
- aktualne napięcie pakietu (11,56V)
- funkcja CHG – ładowanie
- czas od rozpoczęcia (30s)
- aktualnie naładowany prąd do akumulatora w mA (00006)
Po zakończeniu ładowania urządzenie wyemituje sygnał dźwiękowy, po czym należy odłączyć akumulator, a jeśli jest ciepły pozostawić do ostygnięcia. Pakiet używany w modelu, również należy pozostawić do ostygnięcia przed ładowaniem.

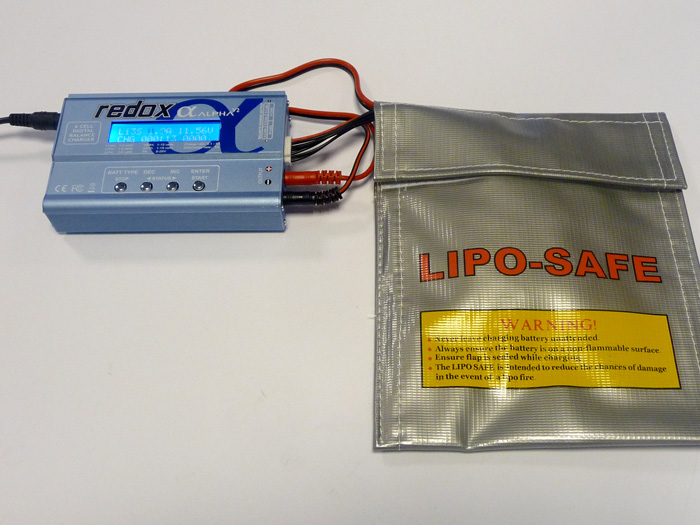

Ze względów bezpieczeństwa zaleca się ładowanie akumulatorów Lipol w specjalnej torbie bezpieczeństwa i nie pozostawianie ładowania bez nadzoru.
