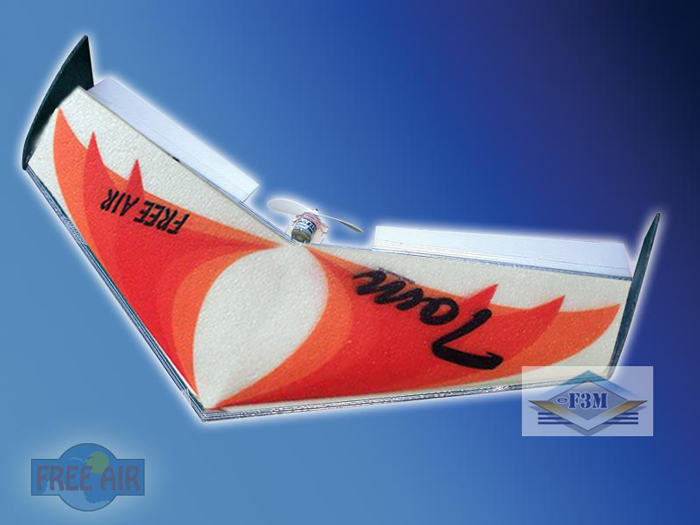

Model TOM to latające skrzydło rc wykonane z EPP oraz depronu , przeznaczone do rekreacyjnego latania. Jego masa startowa ok. 250 g. umożliwia loty praktycznie wszędzie np. szkolne lub podwórkowe boisko, park. plaża etc. TOM jest adresowany nie tylko dla doświadczonego pilota, ale także także dla modelarzy z podstawowym doświadczeniem w lotach.
Do napędu może być użyty niedrogi i dostępny w naszym sklepie ef3m.pl silnik EMAX CF 2805 z dwu celowym pakietem Li-Pol o pojemności 1000 mAh. Dzieki przemyślanej konstrukcji czas budowy wynosi ok. 60 min. Jako napęd można także wykorzystać turbinę GWS EDF 50.
BUDOWA MODELU :
Wszystkie części modelu oprócz osobno wyszczególnionych, należy łączyć średnim klejem cyjanoakrylowym. Montaż rozpoczynamy od dokładnego sklejenia obu połówek skrzydła rys. O1.Następnie przy użyciu taśmy zbrojonej szkłem doklejamy lotki rys.O2. Wciskamy serwa w przygotowane otwory i zabezpieczamy przed wysunięciem klejem cyjanoakrylowym (CA). Jeśli wgłębienia na serwa są zbyt małe nadmiar EPP należy usnąć ostrym nożykiem lub rozgrzanym drutem osadzonym w lutownicy transformatorowej. Wklejamy dźwignie sterowe klejem CA do styropianu !!! lub UHU POR ew. żywicą epoksydową dwuskładnikową. rys. O3 następnie montujemy serwa i popychacze rys. O4.
Zakrywamy serwomechanizmy płytkami z 2mm EPP. Przyklejamy w przewidziany miejscach ochraniacze serw & dźwigni sterowych rys. O5 oraz pionowe stabilizatory – końcówki płatów rys. O10. Od spodu przyklejamy mocowanie silnika rys. O6 w przypadku silnika szczotkowego typ 280 mocujemy go gumami. Silnik EMAX CF 2805 lub inny bezszczotkowy z wirującą obudową musimy zamontować na dodatkowym łożu - kawałku sklejki, pozwalającym przykręcić go wkrętami.
Mocujemy piastę i zakładamy na nie śmigło w odpowiednim kierunku – wypukła strona łopaty śmigła powinna być skierowana w kierunku lotu modelu. rys. O8.
Wciskamy i mocujemy odbiornik, regulator obrotów oraz baterie w przygotowane otwory rys O9. Jeśli to konieczne powiększamy otwory ostrym nożykiem modelarskim. Przy użyciu nożyka z łamanym ostrzem nacinamy w skrzydłach szczeliny o głębokości 6mm prowadzące od serw lotek do odbiornika i wsuwamy w nie kable od serwomechanizmów. Antenę odbiornika 35 mHz prowadzimy i mocujemy wzdłuż rozpiętości modelu.
Środek ciężkości powinien się znajdować 145 mm od noska modelu rys. O10. Tylko takie położenie SC zapewnia prawidłowy lot samolociku. Do pierwszych lotów zmniejszamy wychylenia lotek o 50 %. Końce lotek w neutralnym położeniu powinny być uniesione kilka milimetrów w górę rys. O10.

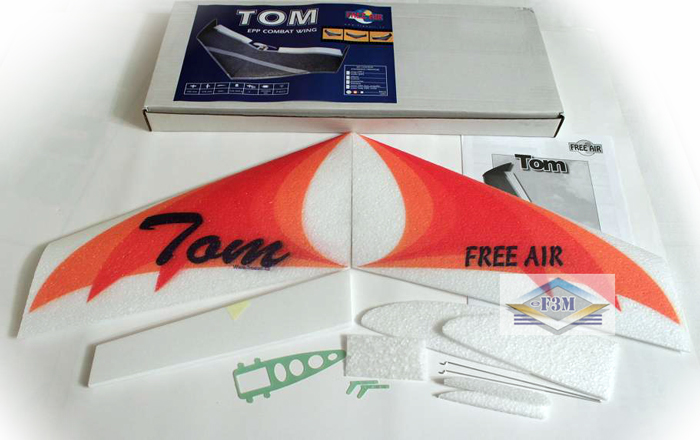

Zestaw zawiera :
Połówki płatów 2 szt.
Płytka EPP 2mm 1 szt.
Instrukcja 1 szt.
Ochraniacz dźwigni sterowej 2szt.
Lotka 2szt.
Końcówka płata 2 szt.
Popychacze lotek 2 szt.
Dźwignia lotek 2szt
Mocowanie silnika
Samoloty rc elektryczne znajdziesz tutaj
Potrzebne narzędzia wyposażenie i materiały :
Klej cyjanoakrylowy (CA) średni
Przyśpieszacz do kleju CA
Nożyk modelarski z łamanym ostrzem
2 x 150 mm przedłużacze kabli serw
Odbiornik
2x Serwo 5g Tower pro lub 7,5 g E-sky
Regulator obrotów 10 do 20 A
Pakiet li-pol 2 lub3s Xtreme 850mAh – 1300 mAh 20 -30 C zależnie od silnika
Silnik EMAX CF 2805 ,CF2812, CF2822 z odpowiednim śmigłem dobranym do pakietu i silnika.
Dobór śmigieł i pakietów:
SILNIK Emax 2805/2800 obr/volt
Pakiet 2s 1000-1300 mAh
Regulator 20A
Śmigła :
GWS EP 7035 13 A
APC 6x4 13A
APC 6x5.5E A 15A
APC 5.5x4.5 12,5A
APC 5.25x4.75 12,5A
Pentium 10A
GWS EP 5030 7,5A
SILNIK Emax 2812 1600 obr/volt
Pakiet 3s 1000 – Redox 1300 mAh 3s
Regulator Redox 20A
Śmigła :
GWS EP7035 10 A
APC 7x4E 14 A
APC 7x6E 16A
APC 6x5.5E 11 A
APC 5.1x4.5E 9 A
