Silnik bezszczotkowy czy szczotkowy – który napęd RC wybrać?

Modele zdalnie sterowane mogą być wyposażone w dwa podstawowe rodzaje napędów – silnik szczotkowy oraz silnik bezszczotkowy. Choć oba rozwiązania mają ten sam cel, czyli wprawienie modelu w ruch, różnią się budową, sposobem działania, osiągami i kosztami eksploatacji.

Jeżeli zastanawiasz się, który napęd będzie lepszym wyborem do samochodu, łodzi lub samolotu RC, ten poradnik rozwieje najważniejsze wątpliwości. Wyjaśniamy, czym różni się silnik bezszczotkowy od szczotkowego, jakie są ich zalety i wady oraz kiedy warto zdecydować się na silnik bezszczotkowy 12V.

Spis treści

Czym różni się silnik szczotkowy od bezszczotkowego?

Najważniejsza różnica tkwi w konstrukcji. Silnik szczotkowy wykorzystuje szczotki oraz komutator do przekazywania prądu do wirnika. W czasie pracy elementy te stykają się mechanicznie, co powoduje tarcie oraz stopniowe zużywanie części. Głównie zużywają się szczotki, które zapewniają przepływ prądu do komutatora. Charakterystyczne dla tego rodzaju silnika jest iskrzenie podczas pracy. Tego typu silniki zasilane są prądem stałym poprzez odpowiedni regulator obrotów.

Z kolei silnik bezszczotkowy nie posiada szczotek. Komutacją steruje elektroniczny regulator obrotów (ESC), dzięki czemu cały układ pracuje płynniej, wydajniej i z mniejszymi stratami energii. Silnik bezsczotkowy zasilany jest prądem zmiennym, który jest wytwarzany przez regulator.

Dla użytkownika oznacza to przede wszystkim:

większą sprawność napędu,
wyższą moc,
dłuższą żywotność,
mniejsze wymagania serwisowe.

Nie oznacza to jednak, że silniki szczotkowe są przestarzałe. Nadal świetnie sprawdzają się w wielu modelach przeznaczonych dla początkujących oraz dzieci.

Jak działa silnik szczotkowy?

Budowa silnika szczotkowego jest stosunkowo prosta. W jego wnętrzu znajdują się:

wirnik,
stojan,
komutator,
szczotki węglowe.

Po doprowadzeniu napięcia szczotki przekazują prąd do komutatora, który zmienia kierunek przepływu prądu w uzwojeniach wirnika. Powstające pole magnetyczne powoduje obrót silnika.

Takie rozwiązanie jest sprawdzone od wielu lat i ma kilka istotnych zalet.

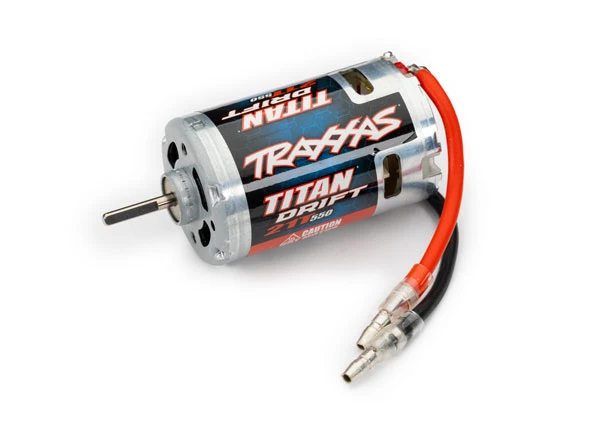

silnik szczotkowy

silnik szczotkowy

Zalety silnika szczotkowego

niska cena zakupu,
prosta konstrukcja,
łatwa wymiana części,
tani regulator ESC,
łatwość obsługi.

To właśnie dlatego silnik szczotkowy często spotykany jest w modelach RTR dla początkujących.

Wady silnika szczotkowego

Mechaniczne tarcie pomiędzy szczotkami a komutatorem powoduje:

szybsze zużywanie elementów,
większe nagrzewanie,
niższą sprawność,
mniejszą moc przy takim samym poborze energii.

Przy intensywnej eksploatacji szczotki wymagają okresowej wymiany, co zwiększa koszty użytkowania.

Jak działa silnik bezszczotkowy?

Silnik bezszczotkowy działa w zupełnie inny sposób. Zamiast szczotek wykorzystuje elektroniczne sterowanie uzwojeniami. Za odpowiednie przełączanie faz odpowiada regulator ESC, który precyzyjnie kontroluje pracę napędu.

Brak elementów trących oznacza znacznie wyższą sprawność oraz większą kulturę pracy.

W praktyce silniki bezszczotkowe osiągają:

wyższe prędkości obrotowe,
większy moment obrotowy,
lepsze przyspieszenie,
niższe straty energii,
dłuższą żywotność.

To właśnie dlatego większość współczesnych modeli klasy hobby wykorzystuje silnik bezszczotkowy zamiast tradycyjnego napędu szczotkowego.

Dlaczego silniki bezszczotkowe są wydajniejsze?

Brak szczotek eliminuje tarcie mechaniczne oraz iskrzenie. Cała energia elektryczna jest efektywniej zamieniana na ruch obrotowy, dzięki czemu model:

jedzie szybciej,
dłużej pracuje na jednym akumulatorze,
mniej się nagrzewa,
wymaga rzadszego serwisowania.

Ma to szczególne znaczenie podczas jazdy terenowej, wyścigów RC czy lotów modelami samolotów, gdzie każda strata energii wpływa na osiągi.

Dodatkowo silnik bezszczotkowy 12V bardzo dobrze współpracuje z nowoczesnymi akumulatorami LiPo, zapewniając wysoką kulturę pracy oraz doskonałe osiągi przy stosunkowo niewielkiej masie zestawu. W takie silnik wyposażone są zwykle nowoczesne samochody zdalnie sterowane

Silnik szczotkowy – zalety i wady

Choć nowoczesne modele RC coraz częściej wykorzystują silniki bezszczotkowe, klasyczny silnik szczotkowy nadal ma wiele zalet. Wbrew pozorom nie jest rozwiązaniem przestarzałym – w wielu zastosowaniach okazuje się w pełni wystarczający.

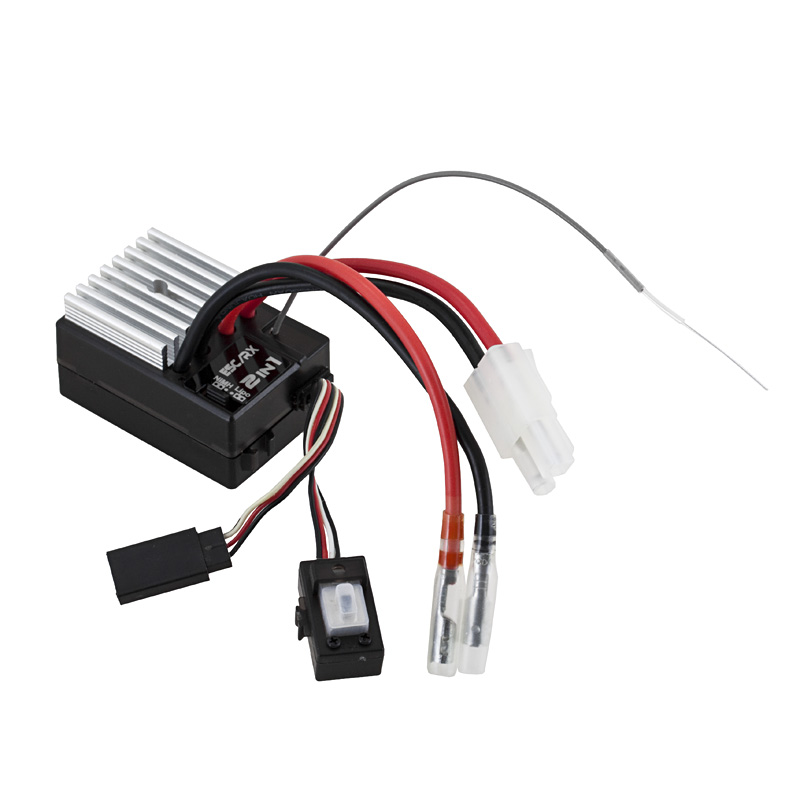

Regulator silnika szczotkowego

Kiedy warto wybrać silnik szczotkowy?

Silnik szczotkowy będzie dobrym wyborem, jeśli:

kupujesz pierwszy model RC,
model ma służyć do rekreacyjnej jazdy,
zależy Ci na niższej cenie zakupu,
nie planujesz osiągania bardzo dużych prędkości,
chcesz ograniczyć koszty ewentualnych napraw.

Dzięki prostszej konstrukcji części zamienne są łatwo dostępne, a wymiana szczotek czy regulatora nie stanowi większego problemu nawet dla początkującego modelarza.

Wady silników szczotkowych

Do największych ograniczeń należą:

krótsza żywotność wynikająca ze zużywania szczotek,
niższa sprawność energetyczna,
większe nagrzewanie podczas intensywnej pracy,
mniejsza moc niż w przypadku napędów bezszczotkowych,
konieczność okresowej konserwacji.

Jeżeli model będzie często wykorzystywany do szybkiej jazdy lub jazdy terenowej, z czasem możesz odczuć ograniczenia, jakie stawia silnik szczotkowy.

Silnik bezszczotkowy – zalety i wady

Dla bardziej wymagających użytkowników najlepszym rozwiązaniem jest silnik bezszczotkowy. Tego typu napęd jest obecnie standardem w modelach klasy hobby oraz profesjonalnych konstrukcjach modelach RC.

Najważniejsze zalety silnika bezszczotkowego

Największym atutem jest wysoka sprawność. Oznacza to, że większa część energii zgromadzonej w akumulatorze zamieniana jest na napęd modelu.

Korzyści odczuwalne podczas użytkowania to:

wyższa prędkość maksymalna,
lepsze przyspieszenie,
większy moment obrotowy,
cichsza praca,
mniejsze nagrzewanie,
dłuższy czas pracy na jednym ładowaniu,
praktycznie bezobsługowa eksploatacja.

Nic dziwnego, że silniki bezszczotkowe montowane są w szybkich samochodach RC, łodziach wyścigowych oraz modelach lotniczych. Obecnie budowany samolot zdalnie sterowany wyposażony jest właśnie w taki silnik i w zestawie z akumulatorem Lipol stanowi najbardziej efektywny zespół napędowy.

Czy silnik bezszczotkowy ma wady?

Oczywiście nie jest to rozwiązanie pozbawione wad.

Najczęściej wymienia się:

wyższą cenę zakupu,
konieczność zastosowania odpowiedniego regulatora ESC,
większe wymagania dotyczące jakości akumulatora,
bardziej skomplikowaną konfigurację w zaawansowanych modelach.

Mimo to dla większości hobbystów zakup silnika bezszczotkowego szybko się zwraca dzięki jego trwałości i znacznie lepszym osiągom.

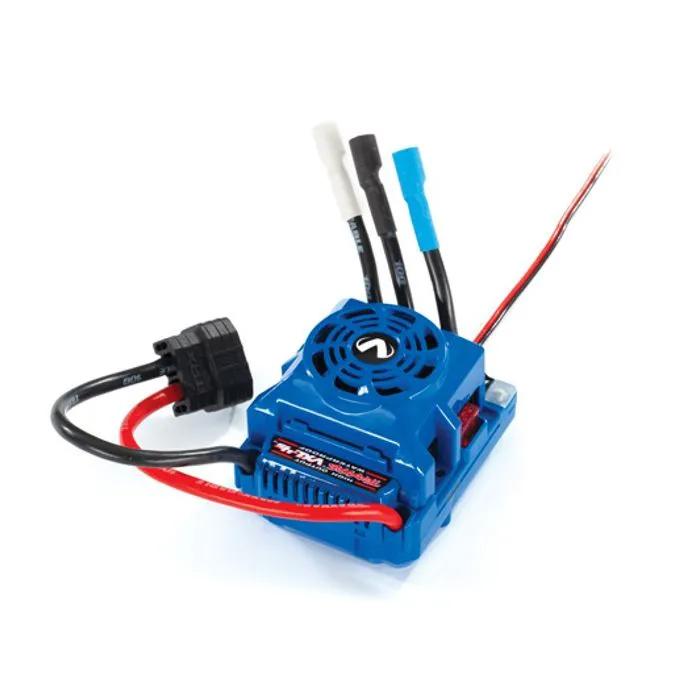

regulator esc

Regulator ESC do silnika bezszczotkowego

Silnik bezszczotkowy 12V – gdzie znajduje zastosowanie?

Fraza silnik bezszczotkowy 12V pojawia się bardzo często podczas wyszukiwania napędów do modeli RC. W praktyce oznacza ona jednostkę przystosowaną do pracy z instalacją o napięciu około 12 V, najczęściej z odpowiednio dobranym pakietem akumulatorów.

Takie rozwiązanie znajduje zastosowanie między innymi w:

samochodach RC,
łodziach zdalnie sterowanych,
samolotach rc,
pojazdach terenowych,
projektach DIY oraz robotyce.

Warto pamiętać, że sam silnik bezszczotkowy 12V nie decyduje o osiągach modelu. Równie ważne są:

wartość KV silnika,
zastosowany regulator ESC,
przełożenie napędu,
masa modelu,
rodzaj akumulatora.

Dobrze dobrany zestaw zapewnia wysoką kulturę pracy oraz bardzo dobrą dynamikę.

Który napęd wybrać do modelu RC?

Odpowiedź zależy przede wszystkim od doświadczenia użytkownika oraz przeznaczenia modelu.

Zastosowanie	Silnik szczotkowy	Silnik bezszczotkowy
Pierwszy model RC	✔ Bardzo dobry wybór	✔ Tak, jeśli budżet na to pozwala
Model dla dziecka	✔ Polecany	△ Nie zawsze konieczny
Jazda rekreacyjna	✔ Wystarczający	✔ Bardzo dobry
Jazda sportowa	✖ Raczej nie	✔ Najlepszy wybór
Drift RC	△ Możliwy	✔ Polecany
Off-road	△ Przy spokojnej jeździe	✔ Zdecydowanie tak
Wyścigi RC	✖ Nie	✔ Standard

Jeżeli dopiero rozpoczynasz przygodę z modelarstwem, silnik szczotkowy pozwoli ograniczyć koszty i nauczyć się podstaw obsługi modelu.

Jeśli jednak zależy Ci na wysokich osiągach, trwałości i możliwości późniejszego tuningu, zdecydowanie lepiej postawić na silnik bezszczotkowy. Już po pierwszych jazdach zauważysz różnicę w dynamice oraz czasie pracy na jednym ładowaniu.

W praktyce wielu modelarzy rozpoczyna od napędu szczotkowego, a po zdobyciu doświadczenia przechodzi na silnik bezszczotkowy, który oferuje znacznie większe możliwości rozwoju modelu.

Najczęściej zadawane pytania (FAQ)

Czy silnik bezszczotkowy jest lepszy od szczotkowego?

Nie ma jednej odpowiedzi, ponieważ wszystko zależy od zastosowania. Jeśli zależy Ci na wysokiej mocy, dużej prędkości i długiej żywotności, silnik bezszczotkowy będzie zdecydowanie lepszym wyborem. Natomiast silnik szczotkowy sprawdzi się u osób rozpoczynających przygodę z modelarstwem RC oraz tam, gdzie priorytetem jest niższy koszt zakupu.

Czy można wymienić silnik szczotkowy na bezszczotkowy?

Tak. W wielu modelach RC możliwa jest modernizacja napędu. Należy jednak pamiętać, że sama wymiana silnika nie wystarczy. Oprócz silnika bezszczotkowego konieczna jest również wymiana regulatora ESC na model przeznaczony do obsługi napędów bezszczotkowych. W niektórych przypadkach warto także zastosować mocniejszy akumulator oraz sprawdzić, czy przekładnia i układ napędowy poradzą sobie z większą mocą.

Czy silnik bezszczotkowy 12V nadaje się do każdego modelu RC?

Nie. Silnik bezszczotkowy 12V powinien być dobrany do konkretnego modelu, jego masy, przełożenia oraz rodzaju zasilania. Ważne znaczenie mają również parametry KV, maksymalny pobór prądu i zalecany regulator ESC. Przed zakupem zawsze warto sprawdzić specyfikację producenta modelu.

Dlaczego silnik szczotkowy się nagrzewa?

Podczas pracy szczotki stykają się z komutatorem, co powoduje tarcie i straty energii. Im większe obciążenie silnika, tym wyższa temperatura pracy. Dlatego silniki szczotkowe wymagają okresowej kontroli stanu szczotek oraz odpowiedniej konserwacji.

Czy silniki bezszczotkowe wymagają serwisowania?

Jedną z największych zalet, jakie oferują silniki bezszczotkowe, jest ich niewielka awaryjność. Ponieważ nie posiadają szczotek, nie wymagają ich wymiany. W praktyce wystarczy regularnie usuwać kurz i zabrudzenia oraz kontrolować stan łożysk i połączeń elektrycznych.

Co wybrać do pierwszego samochodu RC?

Jeśli kupujesz model dla dziecka lub dopiero zaczynasz swoją przygodę z modelarstwem, silnik szczotkowy będzie rozsądnym i ekonomicznym rozwiązaniem. Natomiast osoby planujące rozwijać swoje hobby i oczekujące lepszych osiągów powinny od razu rozważyć zakup modelu wyposażonego w silnik bezszczotkowy.

Jak rozpoznać jakiego rodzaju silnik oglądamy?

Różnice między silnikiem szczotkowym i bezszczotkowym można łatwo zauważyć gdy spojrzymy na przewody zasilania lub końcówki podłączenia elektrycznego. Popularnie zwana "szczotka" posiada dwie końcówki zasilania oznaczone +;- A zwana kolokwialnie "bezszczotka" ma trzy przewody doprowadzenia prądu z regulatora trójfazowego. Wymiana silnika w modelu na inny rodzaj wymaga również zmiany typu regulatora. Inne podłączenia nie są możliwe i doprowadzą do zniszczenia podzespołów.

Podsumowanie

Wybór odpowiedniego napędu zależy przede wszystkim od Twoich oczekiwań oraz sposobu użytkowania modelu RC.

Silnik szczotkowy pozostaje dobrym rozwiązaniem dla początkujących modelarzy. Jest prosty w obsłudze, tani w zakupie i zapewnia wystarczające osiągi do rekreacyjnej jazdy. To idealny wybór dla osób, które chcą rozpocząć przygodę z modelarstwem bez ponoszenia wysokich kosztów.

Jeżeli jednak zależy Ci na większej mocy, lepszym przyspieszeniu i wyższej sprawności, zdecydowanie warto postawić na silnik bezszczotkowy. Taki napęd pracuje wydajniej, zużywa mniej energii i nie wymaga wymiany szczotek, dzięki czemu jest praktycznie bezobsługowy. Coraz większą popularnością cieszy się również silnik bezszczotkowy 12V, który znajduje zastosowanie w wielu nowoczesnych modelach RC oraz projektach hobbystycznych.

Przed zakupem zwróć uwagę nie tylko na rodzaj silnika, ale także na parametry regulatora ESC, wartość KV, napięcie zasilania oraz przeznaczenie modelu. Odpowiednio dobrany zestaw napędowy pozwoli w pełni wykorzystać możliwości samochodu, łodzi czy samolotu RC i zapewni wiele godzin satysfakcjonującej zabawy.
