FrSky –  odbiorniki telemetria bindowanie

FrSky to niezwykle kreatywny producent nowoczesnych modelarskich systemów nadawczo odbiorczych.  Stosowana technologia ACCST transmisji danych, jest bardzo odporna na zakłócenia,  a zasięg urządzeń sięga 1,5 km a nawet więcej.  Dlatego też modelarze chętnie stosują tą elektronikę w modelach do filmowania z powietrza i FPV.

Akcesoria FrSky dostępne są w sklepie https://www.ef3m.pl/pl/c/FrSky/48

Wiele z modułów i odbiorników Frsky jest też wyposażonych w telemetrię – dwukierunkowy system łączności nadajnika i odbiornika. W praktyce polega to na komunikacji zarówno nadajnika z odbiornikiem, kiedy wysyłane są polecenia zmiany położenia sterów lub obrotów silnika i odpowiedzi odbiornika do nadajnika. W tym drugim przypadku uzyskujemy różne informacje z pokładu samolotu, w zależności od zastosowanych czujników.

Moduł nadawczy i odbiornik

Aby uzyskać informację z modelu, zarówno moduł nadawczy jak odbiornik, muszą posiadać tzw. telemetrię. W sprzedaży są obecnie moduły nadawcze gotowe do podłączenia w różnych rodzajach nadajników. Przykładowo moduł DJT i XJT są odpowiednie do podłączenia w nadajnikach firmy JR oraz Turnigy 9X i 9XR. Wystarczy zatem kompletny moduł umieścić w  „kieszeni” w nadajniku i sprawa załatwiona.  Jeśli teraz w naszym modelu podłączymy odbiornik z telemetrią, uzyskamy dwukierunkową łączność urządzeń.  Gdy odlecimy zbyt daleko modelem, sygnalizator dźwiękowy w nadajniku, poinformuje nas o możliwości utraty zasięgu. Im dalej odlecimy tym sygnalizacja będzie bardziej intensywna. Warto jednak zauważyć, że pierwsze dźwięki ostrzegawcze pojawią się gdy model jest jeszcze w pełni sterowny i z powodzeniem możemy zawrócić.

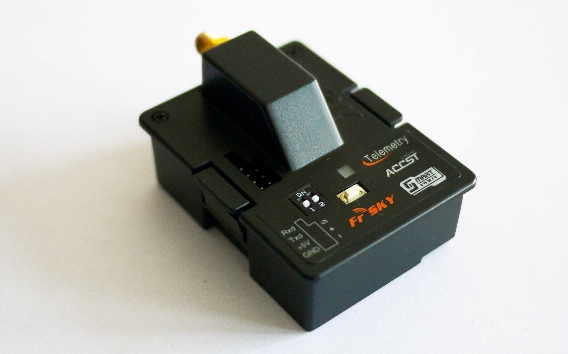

Na zdjęciu poniżej najnowszy moduł nadawczy XJT FrSky z telemetrią.

moduł frsky

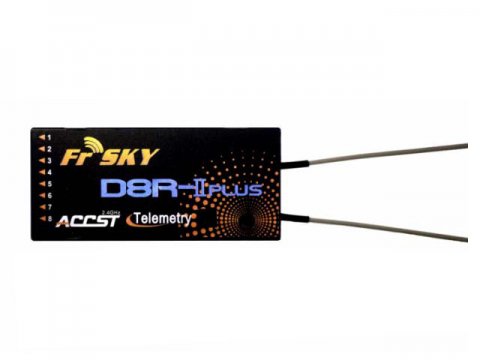

Jednym z najpopularniejszych odbiorników z telemetrią jest D8R II plus z wbudowanym czujnikiem napięcia – zdjęcie poniżej.

odbiornik frsky

Czujniki telemetrii

Gdy już mamy skompletowany tor nadawczo – odbiorczy, warto pozyskać więcej informacji z pokładu modelu. Najpopularniejsze czujniki FrSky :

  • czujnik napięcia
  • czujnik przepływu prądu i zużytej mocy
  • czujnik wysokości – variometr
  • czujnik GPS
  • czujnik obrotów
  • czujnik poziomu paliwa w  zbiorniku

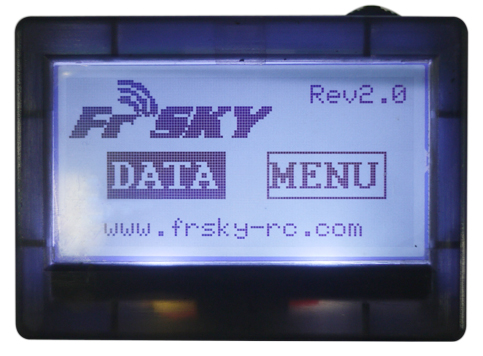

Dwa pierwsze z listy, można podłączyć do odbiornika bezpośrednio, do pozostałych będzie potrzebny Sensor Hub. Aby móc obserwować parametry przesyłane z naszego obiektu latającego, potrzebujemy do modułu podłączyć wyświetlacz LCD – zdjęcie poniżej.

ekran

Bindowanie FrSky

Bindowanie lub inaczej parowanie nadajnika z odbiornikiem jest prostą czynnością, dzięki której te dwa urządzenia będą pracowały wyłącznie ze sobą.  Przeanalizujemy to na przykładzie modułu DJT i odbiornika D8R II plus . Należy wykonać następujące czynności :

  • ustawić mikro przełączniki  w module na OFF, OFF
  • wcisnąć przycisk bindowania w module, a następnie włączyć nadajnik – moduł piszczy cyklicznie
  • wcisnąć i trzymać przycisk bindowania w odbiorniku, a następnie włączyć zasilanie odbiornika
  • zaczekać aż zapali się zielona dioda w odbiorniku
  • wyłączyć obydwa urządzenia
  • włączyć nadajnik, a następnie odbiornik
  • w zbindowanym odbiorniku czerwona dioda pali się na stałe
